OS_Lab2

实验概述

在本次实验中，同学们会学习到x86汇编、计算机的启动过程、IA-32处理器架构和字符显存原理。根据所学的知识，同学们能自己编写程序，并且让计算机在启动后加载运行，增进对计算机启动过程的理解，为后面编写操作系统加载程序奠定基础。同时，同学们将学习使用gdb来调试程序的基本方法。

实验要求

DDL：2025.3.23

提交内容：将3+1（选做）个任务的代码和实验报告放到压缩包中，命名为“lab2-姓名-学号”，提交到实验课程邮箱：os_sysu_lab@163.com。

将实验报告的pdf提交至 http://inbox.weiyun.com/zPIW1se1

实验入门

• 从汇编语言开始–汇编语言提供了一些特权指令，而高级指令并未提供对应的指令。

体系结构

• IA-32处理器：从Intel 80386开始到32位的奔腾4处理器

• Intel 32位的处理器也被称为x86处理器

• IA-32处理器有三种基本操作模式：保护模式*、*实地址模式(简称实模式)和系统管理模式。

• IA-32的重要组成部分：

  • 地址空间：保护模式：使用32位地址总线、32位寄存器；实模式：20位地址总线、16位寄存器
  • 基本寄存器：IA-32处理器主要有8个通用寄存器eax, ebx, ecx, edx, ebp, esp, esi, edi、6个段寄存器cs, ss, ds, es, fs, gs、标志寄存器eflags、指令地址寄存器eip。
  • 通用寄存器：通用寄存器有8个，分别是eax, ebx, ecx, edx, ebp, esp, esi, edi，均是32位寄存器。
    • 通用寄存器用于算术运算和数据传输。32位寄存器用于保护模式，为了兼容16位的实模式，每一个32位寄存器又可以拆分成16位寄存器和8位寄存器来访问。

esi，edi，ebp和esp并无8位的寄存器访问方式

通用寄存器的特殊用法：

• eax在乘法和除法指令中被自动使用，通常称之为扩展累加寄存器。

• ecx在loop指令中默认为循环计数器。

• esp用于堆栈寻址。因此，我们绝对不可以随意使用esp。

• esi和edi通常用于内存数据的高速传送，通常称之为扩展源指针和扩展目的指针寄存器。

• ebp通常出现在高级语言翻译成的汇编代码中，用来引用函数参数和局部变量。除非用于高级语言的设计技巧中，ebp不应该在算术运算和数据传送中使用。ebp一般称之为扩展帧指针寄存器。

• 段寄存器。段寄存器有cs, ss, ds, es, fs, gs，用于存放段的基地址，段实际上就是一块连续的内存区域。

• 指令指针。eip存放下一条指令的地址。有些机器指令可以改变eip的地址，导致程序向新的地址进行转移，如ret指令。

• 状态寄存器。eflags存放CPU的一些状态标志位。下面提到的标志如进位标志实际上是eflags的某一个位。常用的标志位如下。

  • 进位标志(CF)。在无符号算术运算的结果无法容纳于目的操作数时被置1。
  • 溢出标志(OF)。在有符号算术运算的结果无法容纳于目的操作数时被置1。
  • 符号标志(SF)。在算术或逻辑运算产生的结果为负时被置1。
  • 零标志(ZF)。在算术或逻辑运算产生的结果为0时被置1。

实地址模式

• 如上述所说，实地址模式的寄存器都是16位的，因此名称都不带e
• 实地址的地址线是20位的，但寄存器都是16位的–采用“段地址+偏移地址”

$$
物理地址=(段地址<<4)+偏移地址
$$

段寄存器也有约定俗成的规则。一个典型的程序有3个段，数据段、代码段和堆栈段。

• cs包含16位代码段的基地址。
• ds包含16位数据段的基地址。
• ss包含一个16位堆栈段的基地址。
• es、fs和gs可以指向其他数据段的基地址。

由于段地址必须通过段寄存器给出，因此下面直接用“段寄存器”来代替“段地址”，即物理地址可表示为“段寄存器:偏移地址”。

汇编基础

• 汇编代码一般保存在以 .s 或 .asm 为后缀的文件中。（我们可以在终端采用特定命令将高级语言代码转换为汇编代码）

• 汇编注释：在汇编代码中使用分号 ;来注释
• 在汇编代码中，一行只能写一条汇编语句而无需以任何符号结尾
  • 例子：add eax,3 ;这是注释

nasm汇编–标识符

• 标识符用来表示变量、常量、过程或代码标号
  • 标识符包含1-247个字符
  • 对大小写不敏感！
  • 标识符第一个字符必须是字母、下划线或@；不可以是数字
  • 标识符不能与汇编器的保留字相同。

nasm汇编–标号

• 标号是充当指令或数据位置标记的标识符；标号的值就是其后指令或数据的起始地址（偏移地址）
• 数据标号标识了变量的地址，为在代码中引用该变量提供了方便。

例子：

1
2
3
4

array dw 1024, 2048
      dw 4096, 8192

array dw 1024, 2048, 4096, 8192 ;和上面是同样的

对应了：

array[0] = 1024
array[1] = 2048
array[2] = 4096
array[3] = 8192

• 代码标号：代码标号标识了汇编指令的起始地址，通常作为跳转指令的操作数。
• 代码标号后面必须要有冒号 : ；但数据标号后面没有

数据传送指令

• mov指令：将源操作数的内容复制到目的操作数中

1
2
3
4
5
6

mov <reg>, <reg>
mov <reg>, <reg>
mov <reg>, <mem>
mov <mem>, <reg>
mov <reg>, <con>
mov <mem>, <con>

Intel汇编中，前者是目的操作数，后者是源操作数

nasm汇编–内存寻址方法

• 寄存器寻址：mov ax,cx

• 立即数寻址：mov ax,7 or mov ax,tag (tag表示的是标号)

• 直接寻址：mov ax, [0x5c00] ; ax = 0xFF

  • 在根据偏移地址去取内存中的变量时，要加上 []，否则就只是将变量地址放到寄存器中

    mov ax, [tag] ; ax = 0xFF

  • 我们指令中如果没有显式指定段地址，那么我们的地址就是偏移地址

  • 访问数据段，使用段寄存器ds。

  • 访问代码段，使用段寄存器cs。

  • 访问栈段，使用段寄存器ss。

• 基址寻址：基址寻址使用基址寄存器和立即数来构成真实的偏移地址

  • 基址寄存器只能是bx或bp；用bx做基址寄存器时，段地址寄存器默认为ds，使用bp时默认为ss

1
2
3
4
5
6
7
8
9
10
11
12
13
14

; 使用bx做基址寄存器时段寄存器为ds存放的内容
mov [bx], ax
mov ax, [bx]
mov [bx + 3], ax
mov ax, [bx + 3]
mov [bx + 3 * 4], ax
mov ax, [bx + 3 * 4]
; 使用bp做基址寄存器时段寄存器为ss存放的内容
mov [bp], ax
mov ax, [bp]
mov [bp + 3], ax
mov ax, [bp + 3]
mov [bp + 3 * 4], ax
mov ax, [bp + 3 * 4]

• 变址寻址：变址寻址使用变址寄存器和立即数来构成真实的偏移地址。

  • 变址寄存器只能是 si或 di，默认段寄存器为 ds

    1 2	mov ax, [si + 4 * 4] mov [di], 0x5

• 基址变址寻址:我们通过基址寄存器、变址寄存器、立即数来构成真实的偏移地址。默认段地址由基址寄存器的类型确定，即 bx对应 ds、bp对应 ss，如下所示。

  1 2 3 4 5

  mov [bx + si + 5 * 4], ax mov [bx + di + 5 * 4], ax mov ax, [bx + si + 5 * 4] mov ax, [bp + si + 5 * 4] mov ax, [bp + di + 5 * 4]

x86汇编–算数和逻辑指令

1. add指令：前面是目的操作数，所以const不可以在前面。

   1 2 3 4 5 6 7 8

   add <reg>, <reg> add <reg>, <mem> add <mem>, <reg> add <reg>, <con> add <mem>, <con> ; e.g. add ax, 10 ; eax := eax + 10 add byte[tag], al

2. sub指令：类似于add

   1 2 3 4 5 6 7 8

   sub <reg>, <reg> sub <reg>, <mem> sub <mem>, <reg> sub <reg>, <con> sub <mem>, <con> ; e.g. sub al, ah ; al := al - ah sub ax, 126

3. imul是整数相乘指令，它有两种指令格式，一种为两个操作数，将两个操作数的值相乘，并将结果保存在第一个操作数中，第一个操作数必须为寄存器；第二种格式为三个操作数，其语义为：将第二个和第三个操作数相乘，并将结果保存在第一个操作数中，第一个操作数必须为寄存器。

1
2
3
4
5
6
7

imul <reg>, <reg>
imul <reg>, <mem>
imul <reg>, <reg>, <con>
imul <reg>, <mem>, <con>
; e.g.
imul eax, [var] ; eax = eax * [var]
imul esi, edi, 25 ; esi = edi * 25

4. idiv完成整数除法操作，idiv只有一个操作数，此操作数为除数，而被除数则为 edx:eax中的内容（一个64位的整数），操作的结果有两部分：商和余数，其中商放在eax寄存器中，而余数则放在edx寄存器中

   1 2 3 4 5

   idiv <reg> ;这里给出的是除数 idiv <mem> ; e.g. idiv ebx idiv dword[var]

5. inc，dec指令分别表示自增1或自减1

   1 2 3 4 5 6 7

   inc <reg> inc <mem> dec <reg> dec <mem> ; e.g. dec ax inc byte[tag]

6. and, or, xor分别表示将两个操作数逻辑与、逻辑或和逻辑异或后放入到第一个操作数中

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

   and <reg>, <reg> and <reg>, <mem> and <mem>, <reg> and <reg>, <con> and <mem>, <con> or <reg>, <reg> or <reg>, <mem> or <mem>, <reg> or <reg>, <con> or <mem>, <con> xor <reg>, <reg> xor <reg>, <mem> xor <mem>, <reg> xor <reg>, <con> xor <mem>, <con>

7. not表示对操作数每一位取反

1
2
3
4
5
6
7

not <reg>
not <mem>
; e.g.
not ax
not word[tag] ; 取反一个字,2个字节
not byte[tag] ; 取反一个字节
not dword[tag] ; 取反一个双字，4个字节

8. neg表示取负

1
2

neg <reg>
neg <mem>

9. shl,shr表示逻辑左移和逻辑右移

1
2
3
4
5
6
7
8
9
10
11

; cl是寄存器ecx的低8位寄存器

shl <reg>, <con>
shl <mem>, <con>
shl <reg>, cl
shl <mem>, cl

shr <reg>, <con>
shr <mem>, <con>
shr <reg>, cl
shr <mem>, cl

控制转移指令

• jmp无条件跳转–jmp <label>

• jcondition有条件跳转

  1 2 3 4 5 6 7

  je <label> ; jump when equal jne <label> ; jump when not equal jz <label> ; jump when last result was zero jg <label> ; jump when greater than jge <label> ; jump when greater than or equal to jl <label> ; jump when less than jle <label> ; jump when less than or equal to

• cmp指令：操作数1-操作数2，结果与机器状态寄存器eflags中的条件码比较

栈操作指令

• 栈的增长方式是从高地址向低地址增长
• push指令：将操作数压入内存的栈中；可以对reg，mem，con做
• pop指令：将栈顶的数据放入到操作数中；reg，mem
• pushad指令是将ax, cx, dx, bx, sp, bp, si, di 依次压入栈中。
• popad指令是对栈指令一系列的pop操作，pop出的数据放入到di, si, bp, sp, bx, dx, cx, ax中。

过程调用

call和ret指令是用来实现子过程(或者称函数，过程，意思相同)调用和返回。call指令首先将当前eip的内容入栈，然后将操作数的内容放入到eip中。ret指令将栈顶的内容弹出栈，放入到eip中。

计算机开机启动过程

• 计算机的启动需要程序加载，而计算机不启动则无法运行程序。
• 加电开机–BIOS启动–加载MBR–硬盘启动–内核启动

Example1：Hello World

• task：在MBR被加载到内存地址0x7c00之后，向屏幕输出蓝色的Hello World
• 为了便于控制显示，IA-32处理器将显示矩阵映射到了内存0xB8000~0xBFFFF处，称为显存地址。

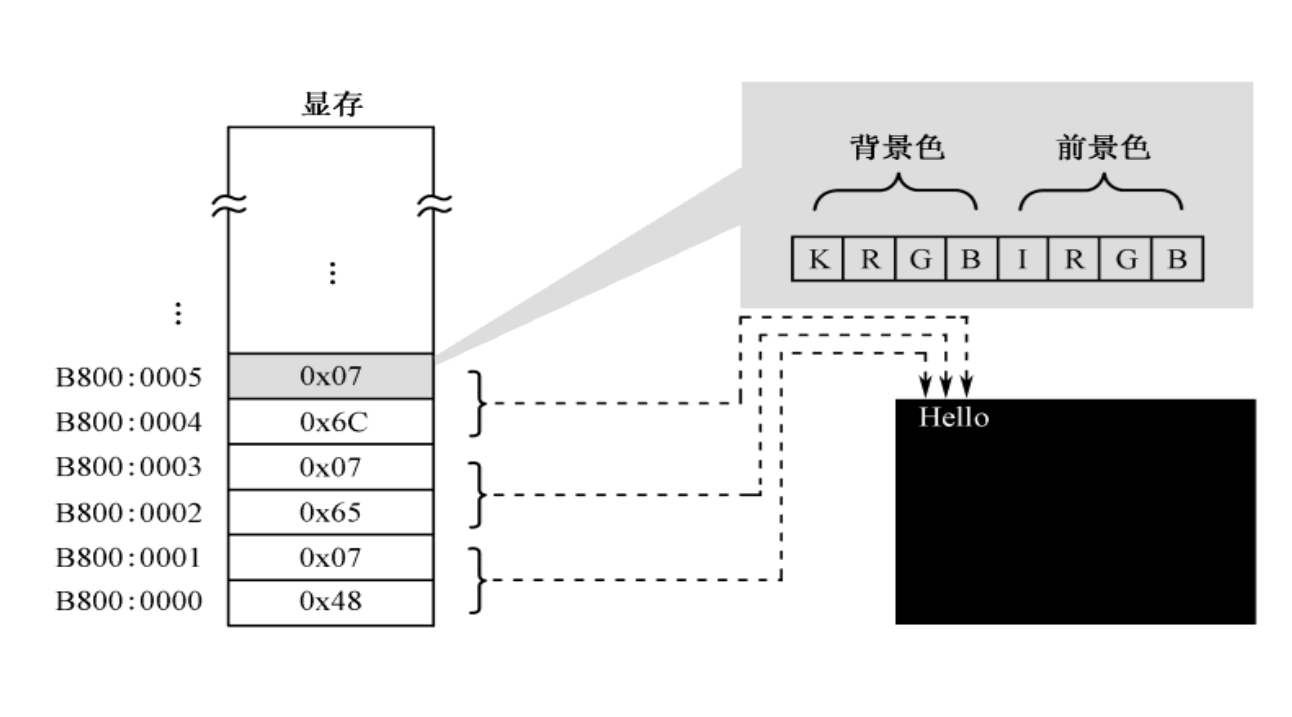

• 在文本模式下，控制器的最小可控制单位为字符，每一个显示字符自上向下，从左到右依次使用显存地址中的两个字节表示–低字节表示所要显示的字符，高字节表示字符的颜色属性。

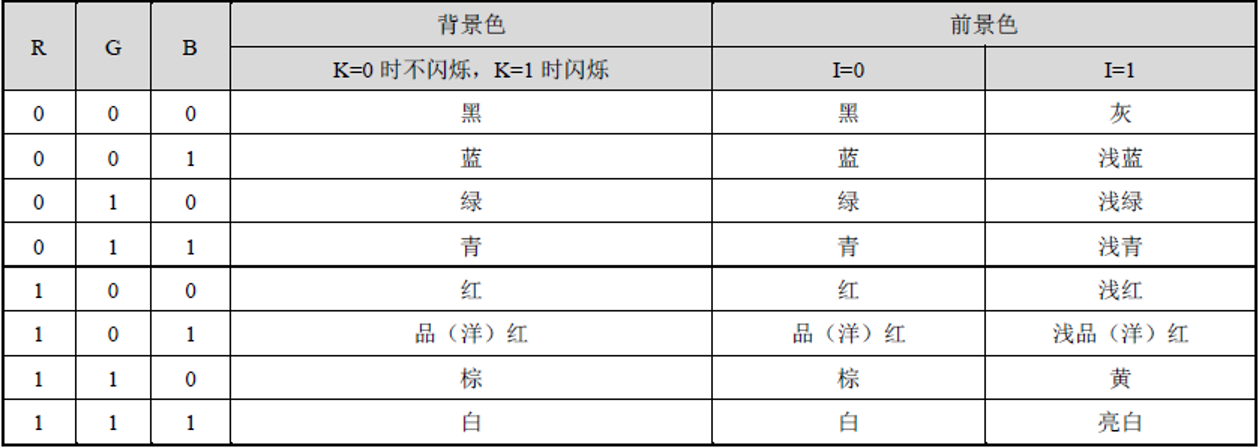

字符的颜色属性的字节高四位为背景色，低四位为前景色，具体如下：

• 我们使用的是二维的点，但是在栈上是线性的 =》转换为一维的点

  $$
  \text{显存起始位置}=\text{0xB8000}+2\cdot(80\cdot x+y)
  $$

  (x,y)=(row,col)，公式中的乘2是因为每个显示字符会使用两个字节表示

编写MBR：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54

org 0x7c00 ; MBR被加载到内存地址0x7c00
[bits 16] ; 指定代码在16位实模式下运行
xor ax, ax ; eax = 0 相当于mov ax,0，但是前者机器码更短，执行更快
; 初始化段寄存器, 段地址全部设为0
mov ds, ax
mov ss, ax
mov es, ax
mov fs, ax
mov gs, ax

; 初始化栈指针
mov sp, 0x7c00
mov ax, 0xb800 ;0xb800是显存的段地址
mov gs, ax

;ah高位，al低位
mov ah, 0x01 ;蓝色--背景色是黑色，字是蓝色--0000 0001=0x01
mov al, 'H'
mov [gs:2 * 0], ax

mov al, 'e'
mov [gs:2 * 1], ax

mov al, 'l'
mov [gs:2 * 2], ax

mov al, 'l'
mov [gs:2 * 3], ax

mov al, 'o'
mov [gs:2 * 4], ax

mov al, ' '
mov [gs:2 * 5], ax

mov al, 'W'
mov [gs:2 * 6], ax

mov al, 'o'
mov [gs:2 * 7], ax

mov al, 'r'
mov [gs:2 * 8], ax

mov al, 'l'
mov [gs:2 * 9], ax

mov al, 'd'
mov [gs:2 * 10], ax

jmp $ ; 死循环

times 510 - ($ - $$) db 0
db 0x55, 0xaa

org是汇编语言中的伪指令，用于指令程序 <u>加载到内存中的起始地址 </u>

0x7c00 是 BIOS 将引导扇区加载到内存中的固定地址。BIOS 在启动时会自动将磁盘的第一个扇区（512字节）加载到内存地址 0x7c00 处，然后从这里开始执行。

6个段寄存器cs, ss, ds, es, fs, gs

由于汇编不允许使用立即数直接对段寄存器赋值，所以要借助ax，在第三行给ax赋值为0之后，再让ax给段寄存器赋值

$表示当前汇编地址，$$表示代码开始的汇编地址。times 510 - ($ - $$) db 0表示填充字符0直到第510个字节

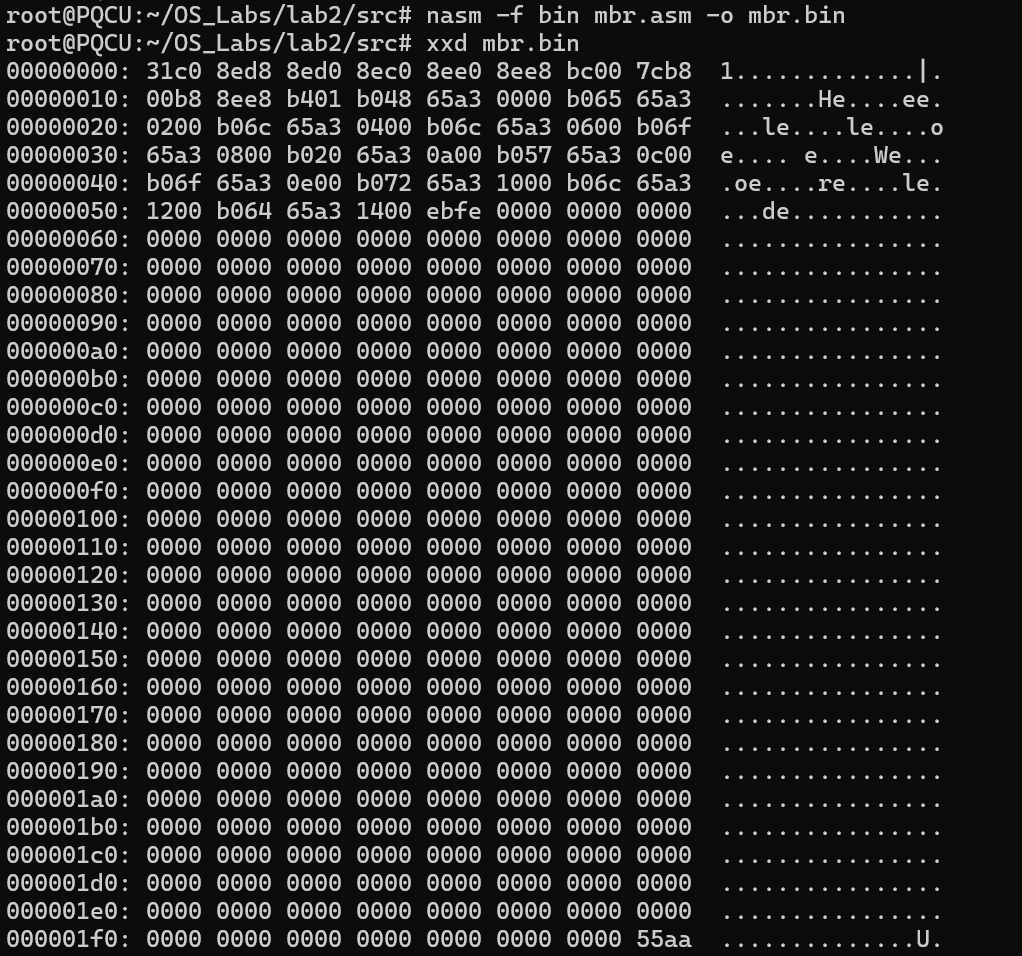

• 利用nasm汇编器来将代码编译成二进制文件：

  nasm -f bin mbr.asm -o mbr.bin

  • -f参数制定了输出文件格式
  • -o指定的是输出的文件名



• 生成MBR后，将其写入到硬盘的首扇区。

  • 创建一个虚拟磁盘– qemu-img create filename [size]

    • qemu-img create hd.img 10m

  • 将MBR写入 hd.img的首扇区–使用 dd命令
    dd if=mbr.bin of=hd.img bs=512 count=1 seek=0 conv=notrunc

    • if表示输入文件。
    • of表示输出文件。
    • bs表示块大小，以字节表示。
    • count表示写入的块数目。
    • seek表示越过输出文件中多少块之后再写入。
    • conv=notrunc表示不截断输出文件，如果不加上这个参数，那么硬盘在写入后多余部份会被截断。

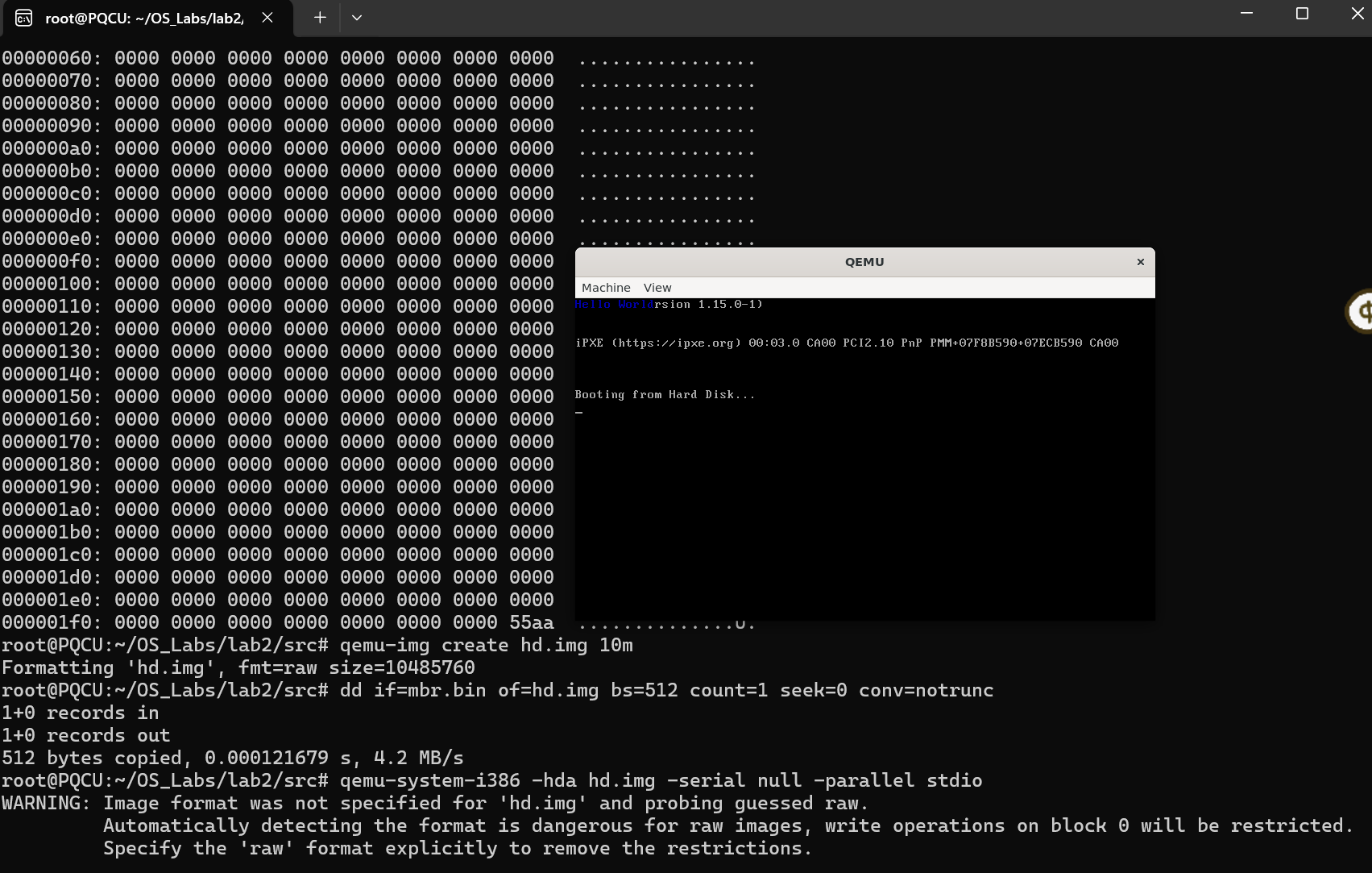

  • 启动qemu来模拟计算机启动：

    qemu-system-i386 -hda hd.img -serial null -parallel stdio

    • -hda hd.img表示将文件 hd.img作为第0号磁盘映像。
    • -serial dev表示重定向虚拟串口到空设备中。
    • -parallel stdio 表示重定向虚拟并口到主机标准输入输出设备中。
    • GDB是什么？ - C语言中文网 更多参数详见文档

debug

使用gdb来配合qemu来进行debug，需要在qemu的启动命令中加入 -s -S参数，举例：

1

qemu-system-i386 -hda hd.img -s -S -parallel stdio -serial null

在另一个终端进入gdb，让gdb连接上qemu：target remote:1234

GDB是什么？ - C语言中文网

本次实验会用到的指令：

任务1 MBR

1.1 复现example1

done！

1.2 修改example1的代码

修改Example 1的代码，使得MBR被加载到0x7C00后在(12,12)处开始输出你的学号。注意，你的学号显示的前景色和背景色必须和教程中不同。说说你是怎么做的，并将结果截图。

编译汇编文件：nasm -f bin mbr.asm -o mbr2.bin

创建虚拟磁盘： qemu-img create hd.img 10m

将MBR写入hd.img的首扇区： dd if=mbr2.bin of=hd.img bs=512 count=1 seek=0 conv=notrunc

启动qemu：

1

qemu-system-i386 -hda hd.img -serial null -parallel stdio

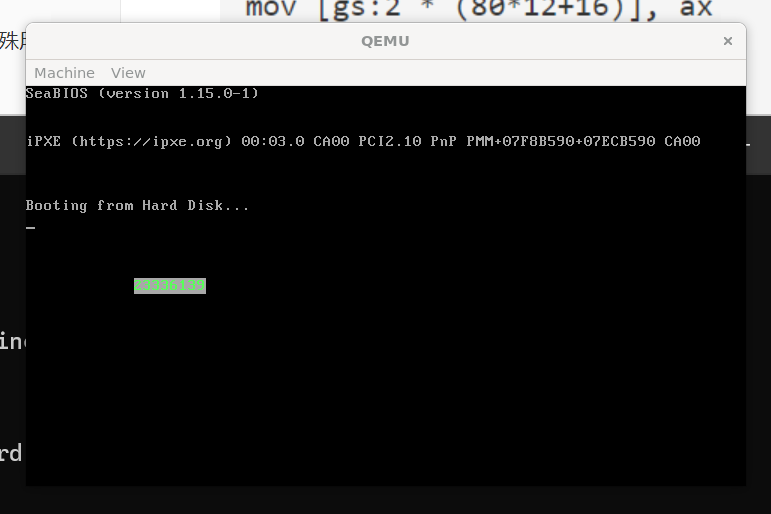

结果：

任务2 实模式中断

资料：

INT10H中断服务详解-CSDN博客

应用举例：汇编语言——一些中断的调用 - b1ing丶 - 博客园

本任务会用到的：

中断的调用方式：

1
2
3

将参数和功能号写入寄存器
int 中断号
从寄存器中取出返回值

2.1

请探索实模式下的光标中断int 10h，实现将光标移动至(8,8)，获取并输出光标的位置。说说你是怎么做的，并将结果截图。

做法：

• 利用任务1中打印到输出端的方法，先将段寄存器初始化为0，以及栈顶指向显示矩阵的首地址。

• 设置光标的位置：ah=2

  1 2 3 4 5

  mov ah,2 ;设置光标位置 mov bh,0 ;page set to be 0 mov dh,8 ;row mov dl,8 ;col int 10h

• 获取光标的位置：ah=3

  1 2 3

  mov ah,3 ;获取光标位置和形状 mov bx,0 int 10h

• 再将坐标字符送到显示矩阵中存储：要注意这里的需要将二进制转换为ASCII字符

  1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

  mov al, '(' mov [gs:2*(80*8+8)],ax mov al,dh add al,'0' ;将二进制转换为ASCII字符 mov [gs:2*(80*8+9)],ax mov al,',' mov [gs:2*(80*8+10)],ax mov al,dl add al,'0' mov [gs:2*(80*8+11)],ax mov al,')' mov [gs:2*(80*8+12)],ax

• ending

  1 2 3

  jmp $ times 510-($-$$) db 0 db 0x55,0xaa

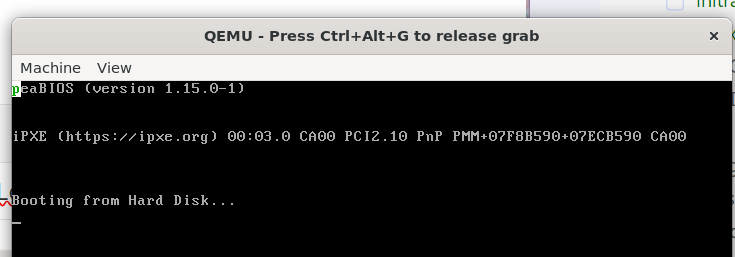

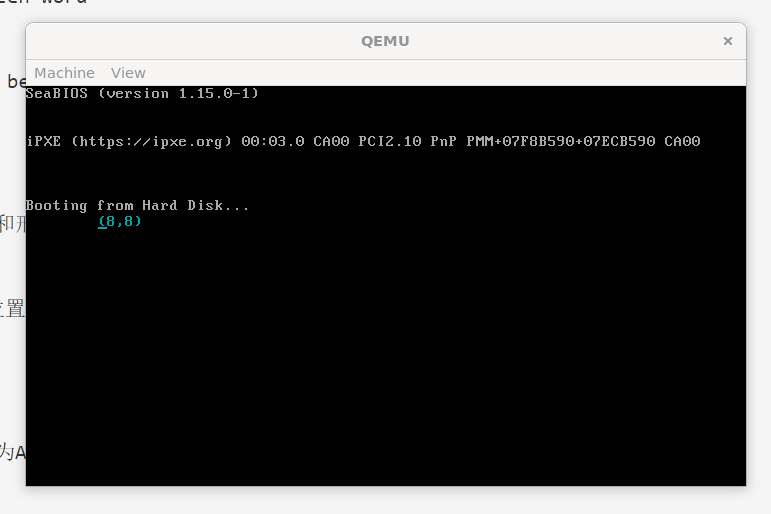

结果：

2.2

利用实模式下的中断，从(8,8)开始输出你的学号。说说你是怎么做的，并将结果截图。

• 光标移动到(8,8)，复用2.1任务中的指令

• 在光标位置输出学号，需要利用光标位置来计算显存矩阵位置的偏移量，然后循环打印学号即可，过程中要记得将地址+2

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

;计算偏移量--输出移动到光标处--2*(80*x+y)
mov ax,80
mul dh
add al,dl
adc ah,0
shl ax,1
mov di,ax

;把学号存储在寄存器中
mov si,student_id
mov cx,8 ;长度
mov ah,0x0A


print_loop:
    lodsb   ;从si加载字符到al
    mov ah,0x0A
    mov [gs:di],ax
    add di,2    ;累加，往后输出
    loop print_loop

jmp $
student_id db '23336139'
times 510-($-$$) db 0
db 0x55,0xaa

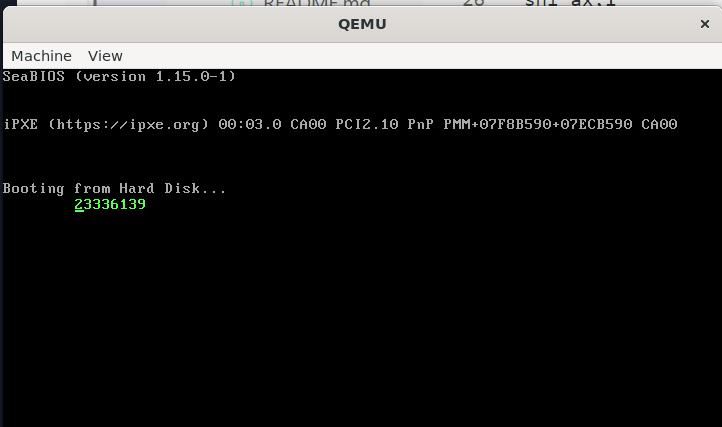

光标移动到(8,8)，并从此开始输出我的学号。

• 结果：

2.3

参考《汇编语言》第17章、键盘I/O中断调用。关于键盘扫描码，可以参考键盘扫描码表。

在2.1和2.2的知识的基础上，探索实模式下的键盘中断int 16h，利用键盘中断，实现任意 键盘输入并回显 的效果。说说你是怎么做的，并将结果截图。

INT 16H（键盘I/O中断）
　 AH=0：从键盘读入ASCII字符，放在AL中。
　 AH=1：测试有无键被按下。ZF=0，表示按过任意键，并在AL中获得该键的ASCII码。ZF=1，未按过键。
　 AH=2：读取特殊功能键的状态至AL中。

过程：

• 为了在显存输出，也是类似地进行初始化。

• 会使用到int 16h

  1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

  org 0x7c00 [bits 16] xor ax, ax ; 清零 ax mov ds, ax ; 初始化段寄存器 mov es, ax mov ss, ax mov sp, 0x7c00 ; 设置栈指针 mov ax, 0xb800 ; 设置显存段地址 mov gs, ax mov ah, 0x00 ; 从键盘读取一个字符 int 0x16 ; AL = ASCII 字符，AH = 扫描码 mov ah, 0xF2 ; 设置字符属性--颜色 mov [gs:0], ax ; 将字符和属性写入显存 jmp $ ; 无限循环 times 510-($-$$) db 0 ; 填充剩余空间 db 0x55, 0xaa ; 引导扇区结束标志

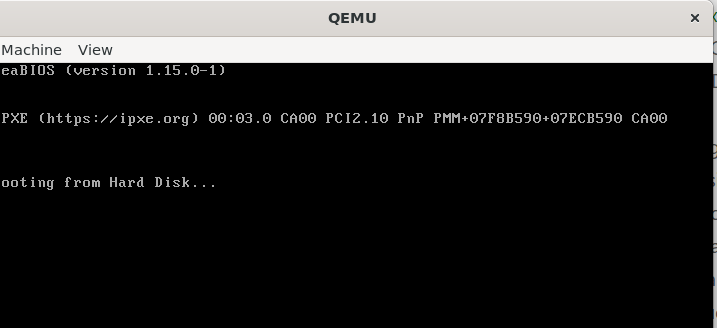

结果：

任务3 汇编

要求：

• 任务3使用的是32位寄存器
• a1、if_flag、my_random等都是预先定义好的变量和函数，直接使用即可。
• 需要补全的代码文件在 assignment/student.asm中。
• 代码编写好之后使用 make run 来测试代码
• 你可以修改 test.cpp中的 student_setting中的语句来得到你想要的 a1,a2。

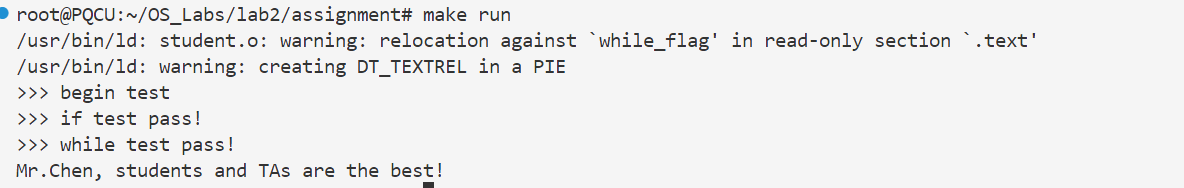

• 最后附上结果截图

3.1 分支逻辑的实现

请将下列伪代码转换成汇编代码，并放置在标号 your_if之后。

1
2
3
4
5
6
7

if a1 < 12 then
	if_flag = a1 / 2 + 1
else if a1 < 24 then
	if_flag = (24 - a1) * a1
else
	if_flag = a1 << 4
end

条件分支

• 利用跳转指令、跳跃指令、条件跳转指令

1

jmp label

• 条件跳转指令：

1
2

cmp <源操作数>, <目标操作数>
jcc <目标地址>

• 用于算术运算：

• 逻辑运算：

结果代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

your_if:
    mov eax,[a1] ;提取值
    cmp eax,12
    jl label1

    cmp eax,24
    jl label2
    jmp label3

label1:
    mov ebx,2
    div ebx
    inc eax
    mov [if_flag],eax
    jmp if_done


label2:
    mov ebx,eax
    mov eax,24
    sub eax,ebx
    imul ebx
    mov [if_flag],eax
    jmp if_done

label3:
    shl eax,4
    mov [if_flag],eax

if_done:

只要搞清楚如何分析分支跳转就可以了！

div: 只有一个操作数，计算后商放在eax寄存器中，而余数则放在edx寄存器中

3.2 循环逻辑的实现

请将下列伪代码转换成汇编代码，并放置在标号 your_while之后。

1
2
3
4
5

while a2 >= 12 then
	call my_random        // my_random将产生一个随机数放到eax中返回
	while_flag[a2 - 12] = eax
	--a2
end

• ​ 无条件循环指令

1

jmp <目标地址>

• 条件循环指令

1
2

cmp <源操作数>, <目标操作数>
jcc label

结果：（更新）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

your_while:
    mov ebx, [a2]   ; 读取 a2，这里不能用 eax 存储 [a2] 的值，调用 my_random 返回的随机数会覆盖 eax！！！

loop:
    cmp ebx, 12
    jl while_end    ; 若 a2 < 12，则退出循环

    call my_random  ; 产生随机数，存入 eax
    ; 计算 while_flag[a2 - 12] 的地址
    mov edx, ebx
    sub edx, 12      ; edx = a2 - 12
    mov ecx, [while_flag]
    add edx, ecx     ; edx = while_flag + (a2 - 12)
    mov [edx], al    ; 将随机数存入 while_flag[a2 - 12]
    dec ebx
    mov [a2], ebx
    jmp loop

while_end:

重点：

• 不可以把a2的值读取到eax中

• 要记得把地址 *4 ，因为存储的是字节

3.3 函数的实现

请编写函数 your_function并调用之，函数的内容是遍历字符数组 string。

1
2
3
4
5
6
7
8
9
10

your_function:
	for i = 0; string[i] != '\0'; ++i then
		pushad
		push string[i] to stack
		call print_a_char
		pop stack
		popad
	end
	return
end

结果：（更新–旧版本没意识到出错了……）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

your_function:
; put your implementation here
    mov ecx,0 ;i设置为0
loop_start:
    mov edx,[your_string]
    mov al,[edx+ecx]
    cmp al,0
    je function_end

    pushad  ;保存所有通用寄存器的状态
    push eax     ;将字符压入栈中
    call print_a_char
    add esp,4   ;弹出
    popad   ;恢复状态

    inc ecx
    jmp loop_start

function_end:
    ret

重点：

• 在 32 位汇编中，栈的操作单位是 4 字节（32 位）。无论是压栈（push）还是弹栈（pop），都是以 4 字节为单位进行的。
• 函数要记得返回

make run结果：

任务 4 汇编小程序（选做）

字符弹射程序。请编写一个字符弹射程序，其从点(2,0)处开始向右下角45度开始射出，遇到边界反弹，反弹后按45度角射出，方向视反弹位置而定。同时，你可以加入一些其他效果，如变色，双向射出等。注意，你的程序应该不超过510字节，否则无法放入MBR中被加载执行。静态示例效果如下，动态效果见视频assignment/assignment-4-example.mp4。

实现思路：

• 设置显示字符的行、列寄存器（ch-行，cl-列），然后设置两个寄存器分别用于做水平方向和竖直方向的位移（最初设置为1,1是因为我们要从(2,0)点出发往右下方45°移动

• 设置一个专门进行弹跳的循环

  • 判断是否到达边界，如果到达边界需要反转对应方向的增量（其实还可以直接使用neg反转）
  • 边界调整完后进入展示循环

• 展示循环

  • 需要计算当前字符需要被放置到的显存矩阵的位置（这里尤其要注意，我们原本放置的寄存器是8位寄存器，但是bx是16位寄存器，需要进行0扩展）
  • 将字符和颜色传入显存矩阵
  • 修改字符和颜色（简单地通过+1来实现）
  • 调用延时（由于我们把延时设置为一个标签了，这时候要保存原来的值后跳转出去需要借用到栈，在调用完之后返回再弹出栈）

实验代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95

org 0x7c00
[bits 16]
;基础设置
xor ax, ax      ; 清零 ax
mov ds, ax      ; 初始化段寄存器
mov es, ax
mov ss, ax
mov sp, 0x7c00  ; 设置栈指针

mov ax, 0xb800  ; 设置显存段地址
mov gs, ax

;初始化字符1：(2,0)--(ch,cl)=(row,col)
mov ch, 2       ; 初始行位置
mov cl, 0       ; 初始列位置
;增量，line1向右下移动（初始）
mov dh, 1       ; 行方向增量
mov dl, 1       ; 列方向增量

mov ah, 0x0A    ; 字符颜色（亮绿色）
mov al, '0'     ; 显示的字符

;显存矩阵大小：25*80
bounce_loop:
    ; 检查上下边界
    cmp ch, 0
    jle bounce_up   ; 如果行 <= 0，需要向下反弹
    cmp ch, 24
    jge bounce_down ; 如果行 >= 24，需要向上反弹

    ; 检查左右边界
    cmp cl, 0
    jle bounce_right ; 如果列 <= 0，需要向右反弹
    cmp cl, 79
    jge bounce_left  ; 如果列 >= 79，需要向左反弹

    jmp display     ; 通过所有边界检查，显示字符

bounce_up:
    mov dh, 1       ; 将行方向改为向下(正)
    jmp display

bounce_down:
    mov dh, -1      ; 将行方向改为向上(负)
    jmp display

bounce_right:
    mov dl, 1       ; 将列方向改为向右(正)
    jmp display

bounce_left:
    mov dl, -1      ; 将列方向改为向左(负)
    jmp display

display:
    ; 计算显存位置
    movzx bx, ch    ; 直接用ch*80会溢出 这里不能用mov--因为类型寄存器位数不同
    imul bx, 80 ; bx *=  80
    movzx si, cl
    add bx, si      ; bx = ch * 80 + cl
    shl bx, 1       ; bx = 2 * (ch * 80 + cl)

    ; 当下的点传入显存矩阵
    mov [gs:bx], al   ; 写入字符
    mov [gs:bx+1], ah ; 写入属性（颜色）

    ;增量
    add ch, dh        ; 更新行位置
    add cl, dl        ; 更新列位置
    inc ah            ; 改变颜色
    inc al            ; 改变字符

    ; 添加延迟--需要入栈存储寄存器的值，然后使用int 15h的86功能（延时），在时延后需要将寄存器的值弹出，同时返回继续显示
    push ax
    push cx
    push dx

    mov ah, 0x86
    mov cx,0x0001
    mov dx,0xa120
    int 15h

delay:
    loop delay
    pop dx
    pop cx
    pop ax

    jmp bounce_loop   ; 继续主循环


jmp $ ; 死循环

times 510 - ($ - $$) db 0
db 0x55, 0xaa

本任务感谢隔壁舍友L同学的鼎力支持！从她的代码中学习到了不同位数寄存器要使用movzx存储，同时使用int 15h的0x86功能来产生延时 等知识。

此处同时贴上相关的知识点：

功能86H

BIOS设备中断 15号中断详解-CSDN博客

BIOS中断实现延时-CSDN博客

功能描述：延迟

入口参数：AH＝86H

CX:DX＝微秒

出口参数：CF＝0——操作成功，AH＝00H

• 总微秒数 = CX * 65536 + DX
• 例如，如果CX = 0001h，DX = 86A0h，则延时为： 0001h * 65536 + 86A0h = 65536 + 34464 = 100,000微秒 = 100毫秒

代码示例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

; 延时100毫秒
delay_100ms:
    mov ah, 86h
    mov cx, 0001h    ; 100,000微秒的高16位
    mov dx, 86A0h    ; 100,000微秒的低16位
    int 15h
    ret

; 延时1秒
delay_1s:
    mov ah, 86h
    mov cx, 000Fh    ; 1,000,000微秒的高16位
    mov dx, 4240h    ; 1,000,000微秒的低16位
    int 15h
    ret

movzx

理解MOVZX指令：汇编语言数据传送的无符号扩展-CSDN博客

用处是将数据从源操作数复制到目的操作数，并使用零扩展将剩余高位填充为0.

movzx destination, source

代码中奖ch移动到bx，将一个8位的寄存器复制到16位寄存器并进行了零扩展。

类似：movsx（复制并进行符号扩展）
