eBPF-Chap3

eBPF程序结构

本章展示了eBPF程序从源代码到执行的整个过程中经历的各个阶段

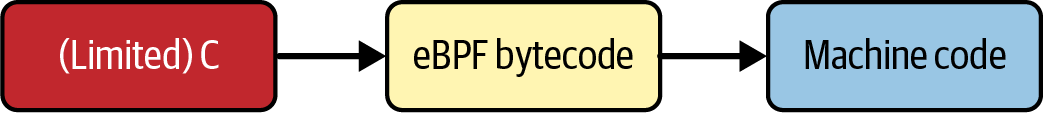

• eBPF程序是一组eBPF字节码指令，可以直接使用eBPF字节码编写，但是一般来说使用高级语言编写会更轻松

eBPF 虚拟机

• 计算机软件实现
• 以eBPF字节码（由一组指令组成）指令的形式接受程序，这些指令必须转换为在CPU上运行的本地机器指令。

eBPF寄存器

• 使用10个通用寄存器（0-9）
• 寄存器10用作栈指针
• eBPF程序的上下文参数在开始执行之前加载到寄存器1中，函数的返回值存储在寄存器0中
• eBPF调用函数之前，参数放到寄存器1-5中（传递参数）

eBPF指令

eBPF指令的结构：

struct bpf_insn {
	__u8 code; /* opcode */
	__u8 dst_reg:4; /* dest register */
	__u8 src_reg:4; /* source register */
	__s16 off; /* signed offset */
	__s32 imm; /* signed immediate constant */
};

• 如果一条指令长度超过了8byte，则可以使用宽指令编码（wide instruction encoding）
• 操作码类别：
  • 将值写入寄存器（立即数或从内存中读取的值或从其他寄存器中读取的值）
  • 存储寄存器中的值到内存中
  • 进行数值计算
  • 跳转到其他指令（满足一定条件时）

例子

example1：

当网络数据包到达时触发它并写入一行跟踪

XDP 的返回值
在 XDP 程序中，返回值决定了数据包的处理方式，常用的返回值包括：

• XDP_DROP: 丢弃数据包。
• XDP_PASS: 将数据包传递给内核网络栈进行正常处理。
• XDP_TX: 数据包直接回送到接收的网卡（即本地发送）。
• XDP_REDIRECT: 将数据包重定向到另一个网络接口或用户空间。

程序解释：
SEC("edp") 声明这是一个XDP程序，运行在网络驱动处理的阶段
bpf_printk() 用于向内核日志打印调试信息

编译

可以使用clang来编译
makefile:

TARGETS = hello hello-func

all: $(TARGETS)

.PHONY: all

$(TARGETS): %: %.bpf.o

%.bpf.o: %.bpf.c

    clang \
        -target bpf \
        -I/usr/include/$(shell uname -m)-linux-gnu \
        -g \
        -O2 -o $@ -c $<
clean:
    - rm *.bpf.o
    - rm -f /sys/fs/bpf/hello
    - rm -f /sys/fs/bpf/hello-func

检查eBPF对象文件

file hello.bpf.o 命令可以用于查看文件的内容

root@PQCU:~/eBPF/learning-ebpf/chapter3# file hello.bpf.o
hello.bpf.o: ELF 64-bit LSB relocatable, eBPF, version 1 (SYSV), with debug_info, not stripped

表明它是一个ELF文件，包含eBPF代码，适用于64bit架构

root@PQCU:~/eBPF/learning-ebpf/chapter3# llvm-objdump -S hello.bpf.o

hello.bpf.o:    file format elf64-bpf

Disassembly of section xdp:

0000000000000000 <hello>:
; int hello(struct xdp_md *ctx) {
       0:       b7 01 00 00 00 00 00 00 r1 = 0
;     bpf_printk("Hello World %d", counter);
       1:       73 1a fe ff 00 00 00 00 *(u8 *)(r10 - 2) = r1
       2:       b7 01 00 00 25 64 00 00 r1 = 25637
       3:       6b 1a fc ff 00 00 00 00 *(u16 *)(r10 - 4) = r1
       4:       b7 01 00 00 72 6c 64 20 r1 = 543452274
       5:       63 1a f8 ff 00 00 00 00 *(u32 *)(r10 - 8) = r1
       6:       18 01 00 00 48 65 6c 6c 00 00 00 00 6f 20 57 6f r1 = 8022916924116329800 ll
       8:       7b 1a f0 ff 00 00 00 00 *(u64 *)(r10 - 16) = r1
       9:       18 06 00 00 00 00 00 00 00 00 00 00 00 00 00 00 r6 = 0 ll
      11:       61 63 00 00 00 00 00 00 r3 = *(u32 *)(r6 + 0)
      12:       bf a1 00 00 00 00 00 00 r1 = r10
      13:       07 01 00 00 f0 ff ff ff r1 += -16
;     bpf_printk("Hello World %d", counter);
      14:       b7 02 00 00 0f 00 00 00 r2 = 15
      15:       85 00 00 00 06 00 00 00 call 6
;     counter++;
      16:       61 61 00 00 00 00 00 00 r1 = *(u32 *)(r6 + 0)
      17:       07 01 00 00 01 00 00 00 r1 += 1
      18:       63 16 00 00 00 00 00 00 *(u32 *)(r6 + 0) = r1
;     return XDP_PASS;
      19:       b7 00 00 00 02 00 00 00 r0 = 2
      20:       95 00 00 00 00 00 00 00 exit

• llvm-objdump用于显示目标文件或可执行文件信息；可以显示文件头信息、符号表、反汇编代码等。
